Gdyby pożar był żywiołem, który możesz w porę zauważyć, poczuć jego dym i przynajmniej przez krótką chwilę próbować ugasić lub przed nim uciec, to wybuch jest jego znacznie bardziej bezlitosnym, cichym kuzynem. Przychodzi całkowicie bez ostrzeżenia, kończy niszczycielskie dzieło w ułamku sekundy i praktycznie nigdy nie daje drugiej szansy na reakcję.
Właśnie dlatego strefa zagrożenia wybuchem stanowi jedno z najbardziej newralgicznych zagadnień we współczesnym bezpieczeństwie przemysłowym. To jednocześnie jeden z tych obszarów prawno-technicznych, w których brak wiedzy i ignorowanie procedur kosztuje inwestorów najwięcej – zarówno w wymiarze finansowym, jak i ludzkim.
W niniejszym artykule bierzemy pod inżynieryjną lupę tak zwane strefy Ex. Wyjaśnimy, jak w 2026 roku klasyfikuje się te obszary, jakie rygorystyczne obowiązki nakłada na europejskich pracodawców dyrektywa ATEX oraz w jaki sposób prawidłowa wizualizacja i oznaczenie zagrożenia ratuje życie pracowników.
Czym w praktyce jest strefa zagrożenia wybuchem?
Większość osób kojarzy wybuch z dynamitem lub skomplikowanymi reakcjami chemicznymi. Tymczasem w przemyśle zagrożenie to ma znacznie bardziej prozaiczne oblicze. Zgodnie z definicją zawartą w polskich przepisach ochrony przeciwpożarowej, strefa zagrożenia wybuchem to każda przestrzeń, w której może występować specyficzna, mordercza mieszanina substancji palnych z powietrzem lub innymi gazami utleniającymi.
Aby doszło do tragedii, stężenie tych substancji musi znaleźć się w niezwykle precyzyjnym przedziale – między tak zwaną dolną a górną granicą wybuchowości. W praktyce oznacza to, że obszar, w którym niepozorna mgła olejowa, opary rozpuszczalnika czy gęsty pył zbożowy spotkają się z tlenem, zamienia się w beczkę prochu. Wystarczy wówczas jedno, błahe źródło zapłonu: przypadkowa iskra z uszkodzonego kabla, wyładowanie elektrostatyczne z ubrania pracownika, a nawet tarcie nieodpowiednio naoliwionych części maszyny.
Należy tutaj dokonać bardzo ważnego rozróżnienia. Strefa zagrożenia wybuchem to z prawnego punktu widzenia nie jest po prostu „jakieś niebezpieczne miejsce w kącie hali”. To precyzyjnie wyznaczony, wymierzony i udokumentowany obszar o konkretnej klasyfikacji, który nakłada na właściciela zakładu szereg bezwzględnych obowiązków organizacyjnych i technicznych.
ATEX, czyli fundament europejskiego bezpieczeństwa
Zarządzanie ryzykiem wybuchu w Europie opiera się na żelaznych filarach prawa unijnego. Mowa o słynnych dyrektywach ATEX (skrót od francuskiego Atmosphères Explosibles, oznaczającego atmosfery wybuchowe). To niezwykle rygorystyczny zestaw przepisów określających wymagania bezpieczeństwa dla sprzętu i ludzi pracujących w strefach wysokiego ryzyka.
W polskim porządku prawnym kluczową rolę odgrywa wdrożona dyrektywa narzędziowa (2014/34/UE) oraz dyrektywa dedykowana ochronie pracowników (1999/92/WE). Ta druga jest absolutnym fundamentem dla każdego pracodawcy. Nakłada ona jeden nadrzędny obowiązek: bezwzględne wyznaczenie stref zagrożenia, przeprowadzenie rzetelnej oceny ryzyka oraz sporządzenie Dokumentu Zabezpieczenia Przed Wybuchem (DZPW).
DZPW nie jest kolejnym biurokratycznym pismem, które można odłożyć do szuflady. To „konstytucja bezpieczeństwa” Twojego zakładu. Rozporządzenie Ministra Gospodarki nie pozostawia tu najmniejszych wątpliwości – jeśli w Twojej hali produkcyjnej lub magazynie istnieje choćby ułamek ryzyka wytworzenia się atmosfery wybuchowej, masz prawny obowiązek posiadania i regularnego aktualizowania tego dokumentu.
Klasyfikacja stref Ex – jak czytać niewidzialne ryzyko?
Rozpoznanie i sklasyfikowanie zagrożenia opiera się na jednym, nadrzędnym kryterium badawczym: prawdopodobieństwie wystąpienia oraz czasie utrzymywania się atmosfery wybuchowej. Reguła jest prosta – im wyższe ryzyko i dłuższy czas ekspozycji, tym niższy numer otrzymuje strefa, a co za tym idzie, uaktywniają się znacznie bardziej restrykcyjne wymogi dla maszyn.
Aby w pełni kontrolować przestrzeń, inżynierowie BHP dzielą obszary robocze na dwie odrębne kategorie: te zagrożone ulatnianiem się gazów oraz te narażone na zapłon niepozornego pyłu.
Zestawienie stref dla gazów, par i mgieł chemicznych
Ryzyko związane z lotnymi substancjami chemicznymi i oparami paliw kategoryzuje się w trzech podstawowych wariantach:
- Strefa 0: Obszar ekstremalnie niebezpieczny. Atmosfera wybuchowa występuje tu stale, w długich okresach lub niezwykle często (szacuje się, że przekracza 1000 godzin w skali roku). Przykładem może być bezpośrednie wnętrze zbiornika z benzyną.
- Strefa 1: Miejsce podwyższonego ryzyka, gdzie atmosfera wybuchowa może swobodnie pojawić się podczas normalnego, rutynowego działania instalacji (od 10 do 1000 godzin rocznie).
- Strefa 2: Zagrożenie incydentalne. Obejmuje obszary, w których mieszanina wybuchowa nie występuje w normalnych warunkach pracy, a jeśli z powodu awarii się pojawi, utrzymuje się bardzo krótko (poniżej 10 godzin w roku).
Zestawienie stref dla pyłów palnych
Wielu inwestorów ignoruje fakt, że unoszący się w powietrzu pył potrafi generować siłę wybuchu nierzadko większą niż opary paliw. Strefy te oznacza się wyższą numeracją:
- Strefa 20: Odpowiednik strefy zerowej. Obłok palnego pyłu unosi się tu stale lub utrzymuje się przez długi czas. To klasyczny opis wnętrz rolniczych silosów, wielkich młynów czy obudów filtrów przemysłowych.
- Strefa 21: Obszar, w którym wybuchowy obłok pyłu może pojawić się okazjonalnie w trakcie standardowego cyklu produkcji, najczęściej w okolicach punktów zsypywania lub nasypywania sypkich surowców.
- Strefa 22: Miejsca, w których chmura palnego pyłu nie występuje normalnie, a w przypadku awarii technologicznej szybko opada.
Proces precyzyjnego wyznaczania tych stref to zadanie dla interdyscyplinarnego zespołu ekspertów: wyspecjalizowanego strażaka, głównego technologa produkcji, inżyniera elektryka i behapowca. Wynik ich żmudnej pracy materializuje się we wspomnianym wcześniej dokumencie DZPW.
Gdzie w praktyce najczęściej kryje się zagrożenie?
Utarło się przekonanie, że wybuchy to domena wielkich rafinerii naftowych, platform wiertniczych i hermetycznych zakładów chemicznych. Rzeczywistość przemysłowa jest jednak znacznie bardziej powszechna, a strefy Ex pojawiają się wokół nas każdego dnia.

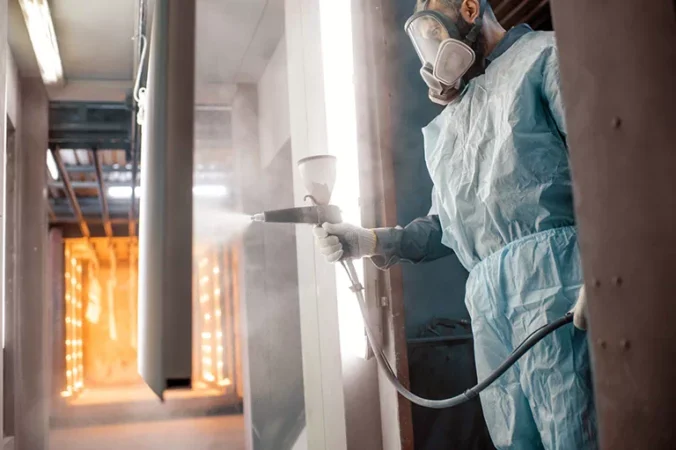

Klasycznym przykładem są nowoczesne lakiernie i malarnie proszkowe, w których wszechobecne opary silnych rozpuszczalników generują wzorcową wręcz Strefę 1. Podobne rygory obejmują zwykłe, miejskie stacje paliw, gdzie same okolice dystrybutorów na wysepkach kwalifikują się do ścisłego nadzoru. Zaskoczeniem dla wielu bywa branża spożywcza i rolnicza. Elewatory zbożowe, piekarnie, cukrownie i młyny zmagają się z pyłem, który w odpowiednim stężeniu tlenowym potrafi rozerwać betonowy silos. Ścisłym rygorom ATEX podlegają również komunalne oczyszczalnie ścieków (z uwagi na niebezpieczny biogaz i siarkowodór) oraz drukarnie przemysłowe.
Prawidłowa identyfikacja, czyli potęga wizualnego oznakowania
Świadomość zarządu to jedno, ale bezpieczeństwo na hali zależy od świadomości szeregowego pracownika. Dyrektywa 1999/92/WE w swoim Załączniku III narzuca na pracodawcę bezwzględny obowiązek czytelnego i fizycznego oznaczania granic wszystkich stref Ex za pomocą ustandaryzowanych znaków ostrzegawczych.

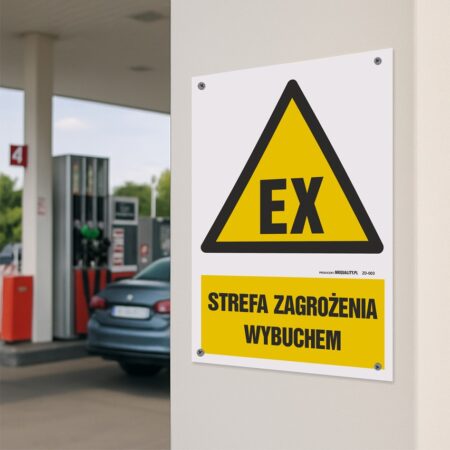

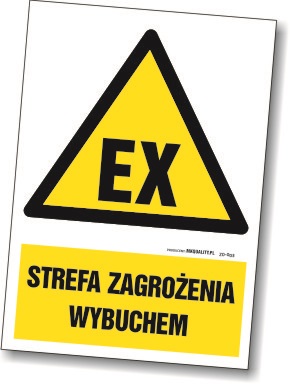

Jak wygląda to na froncie roboczym? Ostrzeżenie przybiera formę charakterystycznego, żółtego trójkąta z czarnym napisem „EX” i pogrubioną, czarną obwódką. Aby znak spełniał normy unijne, jaskrawy żółty kolor musi wypełniać co najmniej 50% jego całkowitej powierzchni. To właśnie to oznakowanie stref EX pełni rolę kluczowego strażnika w zakładzie – natychmiast informuje załogę o wejściu w obszar, gdzie należy wyłączyć telefony komórkowe, stosować odzież antystatyczną i zaniechać używania otwartego ognia.
Jak podkreślają specjaliści ds. bezpieczeństwa przemysłowego z serwisu TabliczkiBHP.pl, dobór wizualnych środków ostrożności nie może odbywać się „na oko”. Profesjonalnie zarządzane zakłady nie poprzestają na pojedynczym trójkącie, lecz inwestują w kompleksowe rozwiązania: od dużych tablic informujących o dokładnym numerze strefy, po jaskrawe, podłogowe taśmy ostrzegawcze z certyfikatem trudnościeralności. Oznakowanie to pełni nie tylko funkcję edukacyjną, ale przede wszystkim chroni przed przypadkowym wjazdem wózków widłowych z silnikiem spalinowym czy wejściem nieprzeszkolonych firm sprzątających.
| Strefa Ex | Rodzaj substancji palnej | Prawdopodobieństwo / Czas występowania | Dopuszczalna kategoria urządzeń (ATEX) |
|---|---|---|---|
| Atmosfery Gazowe (gazy, pary, mgły) | |||
| Strefa 0 | Gazy, pary, mgły palne | Stale, często lub przez długie okresy czasu (> 1000 h/rok) | Kategoria 1G |
| Strefa 1 | Gazy, pary, mgły palne | Występuje sporadycznie w normalnych warunkach (10 – 1000 h/rok) | Kategoria 1G lub 2G |
| Strefa 2 | Gazy, pary, mgły palne | Nie występuje normalnie, a jeśli wystąpi to krótkotrwale (< 10 h/rok) | Kategoria 1G, 2G lub 3G |
| Atmosfery Pyłowe (pyły palne) | |||
| Strefa 20 | Obłoki pyłu palnego | Stale, często lub przez długie okresy czasu | Kategoria 1D |
| Strefa 21 | Obłoki pyłu palnego | Występuje sporadycznie w normalnych warunkach pracy | Kategoria 1D lub 2D |
| Strefa 22 | Obłoki pyłu palnego | Nie występuje normalnie, a jeśli wystąpi to krótkotrwale | Kategoria 1D, 2D lub 3D |
Certyfikacja urządzeń pracujących w strefie
Wizualne ostrzeżenie i odpowiednia odzież robocza to wciąż mało, jeśli sprzęt pracujący w samej strefie wygeneruje iskrę. Dlatego prawo wymaga, aby każde urządzenie – zarówno elektryczne, jak i mechaniczne (nieelektryczne) – użytkowane w granicach stref zagrożenia, posiadało odpowiednią kategorię ATEX.
Ten swoisty „paszport bezpieczeństwa” potwierdza, że maszyna nie stanie się źródłem śmiertelnego zapłonu. Urządzenia najwyższej Kategorii 1 są projektowane tak, by działać bezpiecznie w ekstremalnych strefach 0 i 20. Sprzęt Kategorii 2 dedykowany jest dla stref 1 i 21, natomiast maszyny Kategorii 3 mogą obsługiwać incydentalne obszary 2 i 22. Każde certyfikowane urządzenie nosi charakterystyczny, sześciokątny znak Epsilon-x (Ex), po którym wprawne oko inżyniera od razu weryfikuje jego dopuszczenie do danego sektora hali.
FAQ – Najczęściej zadawane pytania o strefy EX
Na kim bezpośrednio spoczywa odpowiedzialność za wyznaczenie stref zagrożenia wybuchem w nowym zakładzie? Polskie i unijne przepisy jednoznacznie wskazują, że za wyznaczenie stref oraz opracowanie kompletnego Dokumentu Zabezpieczenia Przed Wybuchem (DZPW) odpowiada pracodawca. Ze względu na stopień skomplikowania fizyki gazów i pyłów, obowiązek ten w praktyce jest delegowany na specjalną, ekspercką komisję wewnątrz zakładową lub zlecany wyspecjalizowanym firmom zewnętrznym. Finalna odpowiedzialność karna pozostaje jednak po stronie zarządu spółki.
Czy słysząc o strefie zagrożenia wybuchem, powinienem myśleć wyłącznie o ulatniającym się gazie? Absolutnie nie. To jeden z najgroźniejszych mitów w branży BHP. Strefy Ex w równym stopniu regulują atmosfery gazowe (strefy 0, 1, 2), co obszary zasnuwane pyłami palnymi (strefy 20, 21, 22). Należy pamiętać, że obłok drobnego pyłu zbożowego, drzewnego, cukrowego, a nawet sproszkowanego mleka może eksplodować z siłą przewyższającą detonację sieciowego gazu ziemnego.
Z jakimi sankcjami muszę się liczyć, ignorując obowiązek wyznaczenia i oznakowania stref Ex? Brak aktualnego DZPW i brak oznakowania to dla Państwowej Inspekcji Pracy (PIP) oraz Państwowej Straży Pożarnej kategoryczny powód do wystawienia surowych mandatów i wstrzymania działalności zakładu. W razie wystąpienia rzeczywistego wypadku, brak dokumentacji stanowi podstawę do postawienia zarzutów prokuratorskich dla osób zarządzających. Co więcej, każdy ubezpieczyciel wykorzysta to zaniedbanie do natychmiastowej i całkowitej odmowy wypłaty odszkodowania z polisy firmowej.
Mój proces produkcyjny ewoluuje. Jak często muszę poddawać aktualizacji dokumentację DZPW? Dokument Zabezpieczenia Przed Wybuchem nie jest pismem z terminem przydatności „na zawsze”. Należy go bezwzględnie zaktualizować przy każdej, nawet najdrobniejszej zmianie technologicznej wpływającej na bezpieczeństwo: po wstawieniu nowych maszyn, zmianie chemicznej używanych rozpuszczalników czy po generalnej przebudowie układu wentylacyjnego hali. Nawet bez takich zmian, dobrą praktyką inżynierską jest audyt i przegląd dokumentacji co 3-5 lat.
Źródła:
- Dyrektywa Parlamentu Europejskiego i Rady 1999/92/WE z dnia 16 grudnia 1999 r. w sprawie minimalnych wymagań mających na celu poprawę ochrony zdrowia i bezpieczeństwa pracowników.
- Rozporządzenie Ministra Gospodarki z dnia 8 lipca 2010 r. w sprawie minimalnych wymagań dotyczących BHP związanych z możliwością wystąpienia atmosfery wybuchowej (Dz.U. 2010 nr 138 poz. 931).
- International Electrotechnical Commission. IEC 60079-10-1: Explosive atmospheres — Classification of areas — Explosive gas atmospheres.
- Europejska Agencja Bezpieczeństwa i Zdrowia w Pracy. (2023). ATEX Directive: Practical guide.
- Centralny Instytut Ochrony Pracy — Państwowy Instytut Badawczy. Bezpieczeństwo przy atmosferach wybuchowych.
